板框壓濾機濾板結構圖:板框壓濾機工作原理及結構 板框壓濾機是較先應用于化工脫水的機器。盡管板框壓濾機普通為間歇操縱、基建設置裝備擺設投資較大、過濾才能也較低，但由于其擁有過濾推動力大、濾餅的含固率高、濾液清徹、固體回收率高、療養藥品消耗量少等好處，在一些小型污水廠仍被普遍使用。

板框壓濾機由機架、過濾及傳動體系等構成。

1、機架

由尾板絲母支架、橫梁連貫而成，用于支持濾板及傳動機構。

2、過濾體系

由濾板和濾布構成。用泵將待過濾的懸浮液輸送到已壓緊的各個濾室中，懸浮液中的液體透過濾布，經由過程各濾板上的濾液孔排至機外，懸浮液中的固體顆粒則蘊蓄于濾室中，并逐步構成濾餅，濾餅布滿濾室即實現一個過濾輪回。

板框壓濾機結構圖

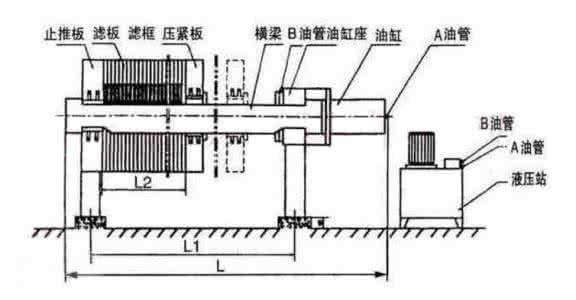

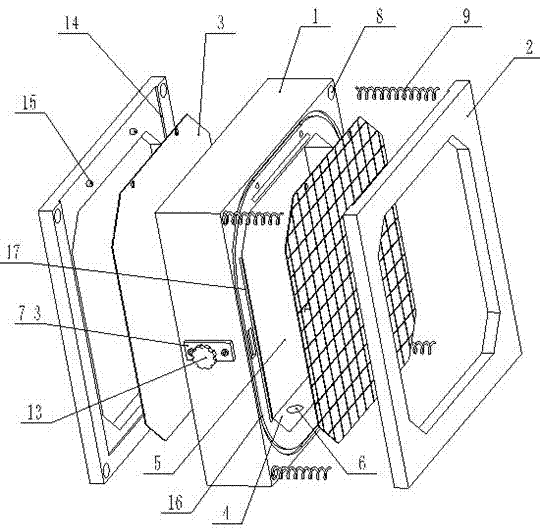

板框壓濾機的濾板、濾框和濾布的組織示見圖1，此中（a）為濾框，（b）為濾板，（c）為濾布。板框壓濾機組織見圖2，板框壓濾機及隸屬設置裝備擺設安置體式格局見圖3，除板框壓濾機主機外，另有進泥體系、投藥體系和收縮氛圍體系。

板框式壓濾機的結構

板框壓濾機由瓜代羅列的濾板和濾框組成一組濾室。濾板的外貌有溝槽，其凸出部位用以支持濾布。濾框和濾板的邊角上有通孔，組裝后組成殘缺的通道，能通入懸浮液、洗濯水和引出濾液。板、框雙側各有把手支托在橫梁上，由壓緊裝配壓緊板、框。板、框之間的濾布起密封墊片的感化。由供料泵將懸浮液壓入濾室，在濾布上構成濾渣，直至布滿濾室。濾液穿過濾布并沿濾板溝槽流至板框邊角通道，集合排擠。過濾終了，可通入清洗濯水洗濯濾渣。洗濯后，偶然還通入收縮氛圍，撤除殘剩的洗滌液。隨后關上壓濾機卸除濾渣，蕩滌濾布，從新壓緊板、框，開端下一事情輪回。

板框壓濾機關于濾渣壓縮性大或近于弗成收縮的懸浮液都能合用。適宜的懸浮液的固體顆粒濃度普通為10％如下，操縱壓力普通為0.3～0.6MPa，非凡的可達3MPa或更高。過濾面積能夠隨所用的板框數量增減。板框平日為正方形，濾框的內邊長為320～2000mm，框厚為16～80mm，過濾面積為1～1200㎡。板與框用手動螺旋、電動螺旋和液壓等體式格局壓緊。

板框式壓濾機主要由止推板（流動濾板）、壓緊板（舉止濾板）、濾板和濾框、橫梁（扁鐵架）、過濾介質（濾布或濾紙等）、壓緊裝配、集液槽等構成，此中過濾介質和集液槽由用戶自備，也可由提供商朝配。

板框壓濾機有手動壓緊、機器壓緊和液壓壓緊三種方式。手動壓緊是螺旋千斤*推進壓緊板壓緊；機器壓緊是電動機配H型加速箱，經機架傳動部件推進壓緊板壓緊;液壓壓緊是有液壓站經機架上的液壓缸部件推進壓緊板壓緊。兩橫梁把止推板和壓緊裝配連在一路組成機架，機架上壓緊板與壓緊裝配連貫，在止推板和壓緊板之間順次瓜代羅列著濾板和濾框，濾板和濾框之間夾著過濾介質;壓緊裝配推進壓緊板，將所有濾板和濾框壓緊在機架中，達到額外壓緊力后，即可舉行過濾。懸浮液從止推板上的進料孔進入各濾室（濾框與相鄰濾板組成濾室），固體顆粒被過濾介質截留在濾室內，濾液則透過介質，由出液孔排擠機外。

壓濾機的出液有明流和暗潮兩種方式，濾液從每塊濾板的出液孔間接排擠機外的稱明流式，明流式便于監督每塊濾板的過濾情形，發明某濾板濾液不純，即可封閉該板出液口;若各塊濾板的濾液匯集從一條出液管道排擠機外的則稱暗流式，暗流式用于濾液易揮發或濾液對人體無害的懸浮液的過濾。

1、本公司出產的壓濾機在過濾前期，流量很小，而且壓力高，能夠大大地縮小操縱能源的能耗，起到了節能的感化。

2、接納高壓過濾，低壓壓迫，能夠大大收縮全部過濾周期，節減勞動時候。

3、可以或許在很短的時間內實現隔閡壓迫性能，不但效率高，而且能夠很大水平的節減功率損耗。

4、晉升泥餅干度，下降泥餅含率，隔閡壓迫對動態過濾完結后的濾餅舉行二次壓迫，使濾餅的布局重排，致密度加大，從而置換出一部分水份，提高了干度。

5、抗腐蝕能力強，能夠饜足分歧行業的固液分手請求，基礎適用于所有固液分手功課。

6、可設置PLC及人機界面操縱，大大地縮小野生勞動強度，并進步固液分手的服從。

7、隔閡濾板擁有密封性能好等特色。

板框壓濾機工作原理：

板框壓濾機用于固體和液體的分離。與其它固液分離設備相比，壓濾機過濾后的泥餅有更高的含固率和優良的分離效果。固液分離的基本原理是：混合液流經過濾介質(濾布)，固體停留在濾布上，并逐漸在濾布上堆積形成過濾泥餅。而濾液部分則滲透過濾布，成為不含固體的清液。

隨著過濾過程的進行，濾餅過濾開始，泥餅厚度逐漸增加，過濾阻力加大。過濾時間越長，分離效率越高。特殊設計的濾布可截留粒徑小于1μm的粒子。壓濾機除了優良的分離效果和泥餅高含固率外，還可提供進一步的分離過程：在過濾的過程中可同時結合對過濾泥餅進行有效的洗滌，從而有價值的物質可得到回收并且可以獲得高純度的過濾泥餅。
